Energeticky úsporný rozvod teplej vody
Stavebníctvo stojí pred veľkými výzvami. V roku 2021 začal v Európskej Únii platiť klimatický zákon. EÚ sa v ňom zaväzuje dosiahnuť v roku 2050 klimatickú neutralitu a do roku 2035 znížiť emisie skleníkových plynov o 55 %.
Už 16 z 27 krajín EÚ zákon s lokálnymi úpravami implementovali do svojej legislatívy. Slovensko o lokalizácii rokuje, v Česku sa ním zatiaľ vláda nezaoberala. Je však viac než jasné, že tlak na prijatie klimatického zákona bude v ďalších rokoch len silnieť a realizácia dramatických klimatických opatrení vo vzťahu ku klíme sú otázkou niekoľkých nasledujúcich rokov. Plánovanie nových budov aj renovácia by energetické úspory mala zohľadňovať a považovať za samozrejmé.
V bytových domoch je veľký potenciál na úsporu energie pri ohreve teplej vody. Na udržanie stanovenej teploty je potrebné veľké množstvo energie a to nepretržite po 365 dní v roku. Každý deň sa v potrubných šachtách plytvá energiou, ktorá by sa dala ušetriť. Ako teda efektívne znižovať tepelné straty?
S vhodne zvolenou modernou technológiou rozvodu je možné na tepelných stratách ušetriť 30 – 45 % energie.
Efektívne dimenzovanie
Správne dimenzovanie je dôležitým faktorom na energetickú optimalizáciu cirkulácie teplej vody v bytových domoch. Najmä rozvody v starších budovách bývajú často predimenzované, často viac ako dvojnásobne. Dôvod je prostý - spotreba vody v domácnostiach v posledných desaťročiach prudko klesá.
Zvýšené povedomie o životnom prostredí, technologický pokrok a zvýšenie sadzieb za odber vody sú niektoré z dôvodov, ktoré výrazne znížili spotrebu vody. Týka sa to ale iba studenej pitnej vody, spotreba teplej vody sa podľa výskumov od 80. rokov zdvojnásobila.
Aj keď sa teda snažíme a studenou vodou neplytváme, komfort teplej vody si v žiadnom prípade neodopierame. A práve rozvody teplej vody v bytových domoch dokážu spotrebovať oveľa viac energie, než je nutné.
Dobrou správou je, že sa s tým dá niečo robiť – stačí využiť inteligentné systémy a navrhnúť správne dimenzovanie a izoláciu podľa aktuálnych pravidiel a noriem.
Energeticky úsporná cirkulácia teplej vody so Smartloop

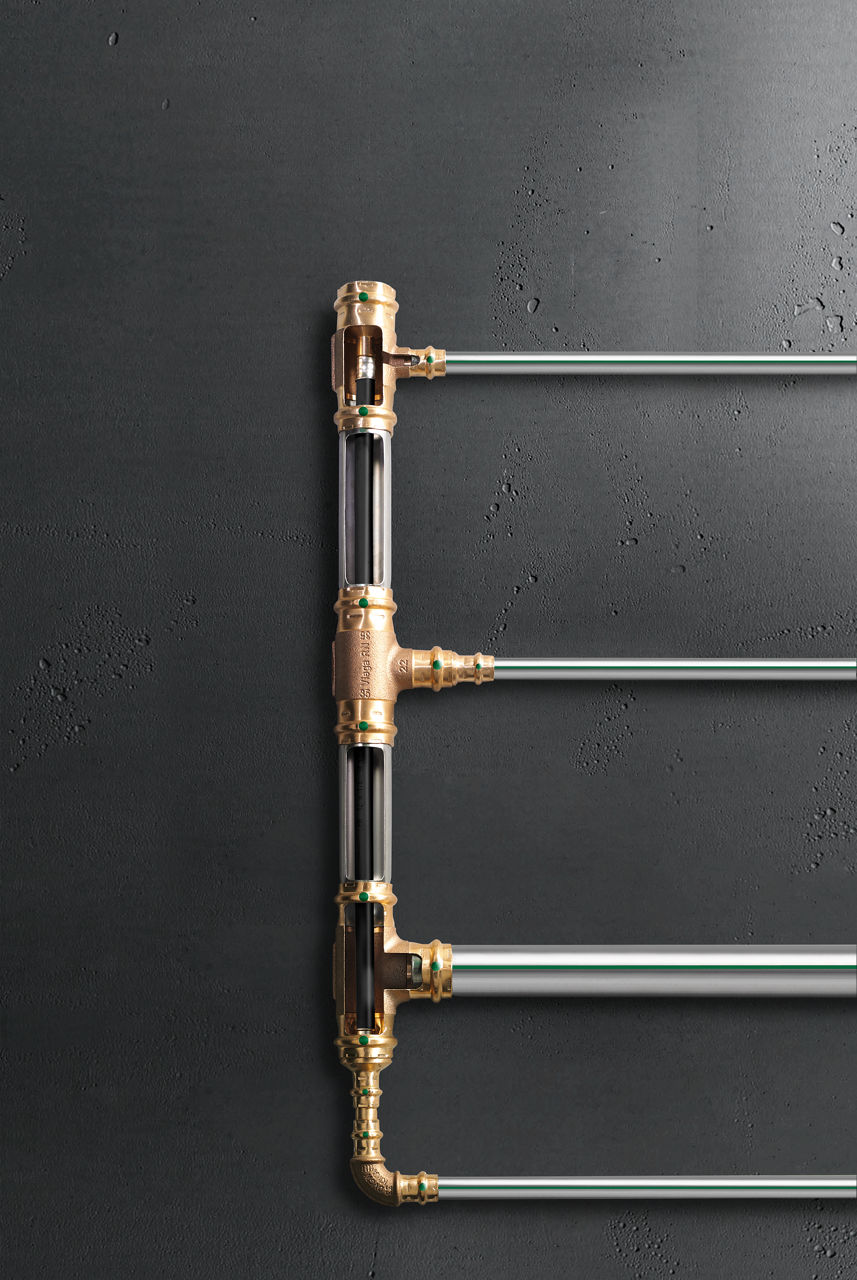

V porovnaní s bežným cirkulačným rozvodom teplej vody pri rozvode so Smartloop Inliner sa teplota vody v stúpacom potrubí počas svojho obehu neznižuje.
Tým pádom sa výrazne eliminuje tepelná strata. Pri správnom návrhu tepelnej izolácie sa dá povedať, že dochádza k 50 % úspore na tepelnej strate stúpacieho potrubia teplej vody a cirkulácie.
Pri projektovaní každej inštalácie vždy odporúčame začať výpočtom najúčinnejšieho dimenzovania v minimálnom plytvaní vody a tepla. To platí bez ohľadu na to, či je zvolená konvenčná inštalácia teplej vody alebo ekonomickejšie riešenie Inliner, teda systém rúrky v rúrke.

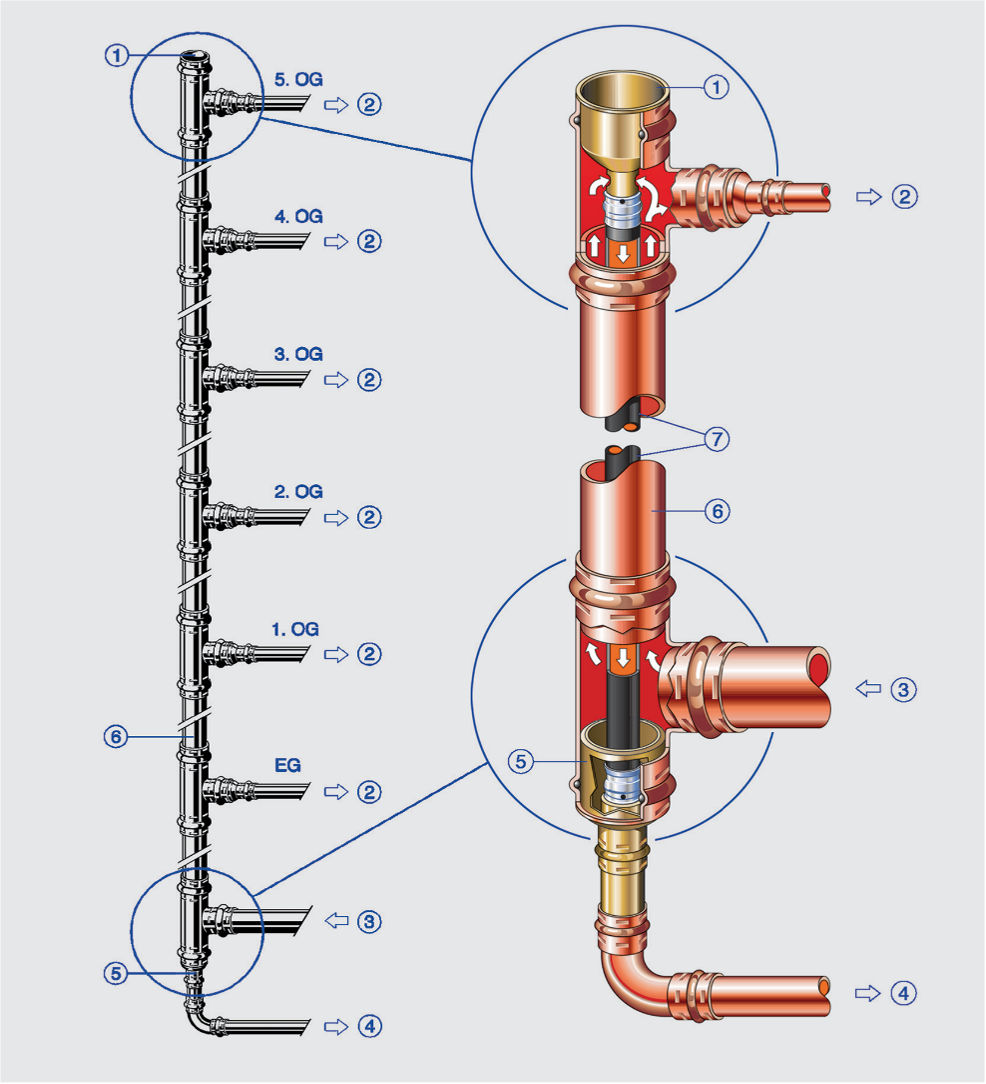

Pri dimenzovaní stúpacieho potrubia so systémom Viega Inliner Smartloop je treba počítať s tým, že spätné alebo cirkulačné vedenie, leží vo vnútri toho stúpajúceho. Vnútorná spiatočka znižuje celkové nároky na miesto a zvyšuje rýchlosť prietoku vody.

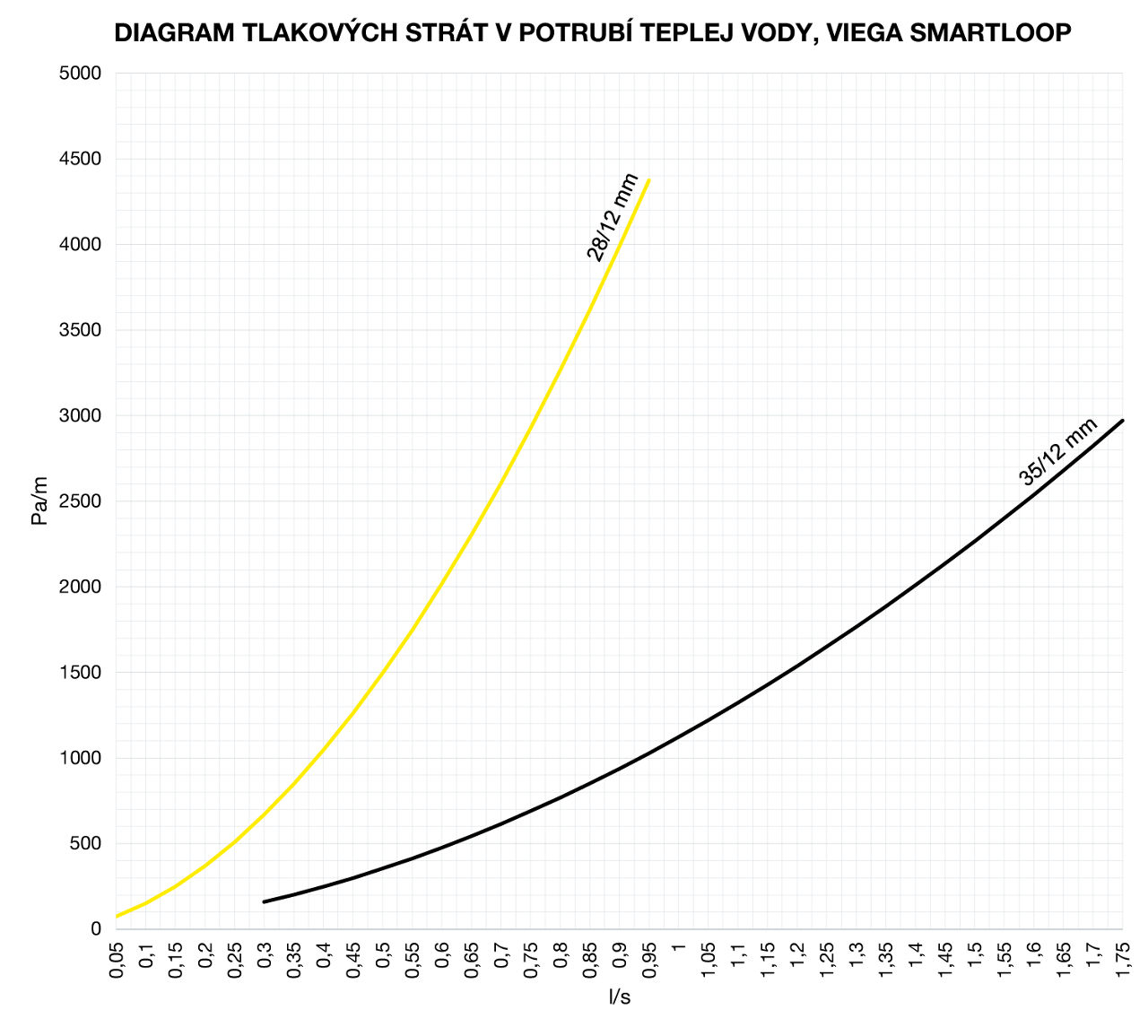

Podklady pre výpočet dimenzovania prietoku vody sú uvedené v grafe. Pre správny návrh odporúčame využitie softvéru Viega Viptool, ktorý dimenzuje systém Viega Smartloop Inliner podľa harmonizovanej normy DIN 1988-300/EN 806. Tento návrh odborným partnerom na daný projekt je možné poskytnúť projekčným oddelením Viega.
Ako možno docieliť optimalizáciu cirkulácie teplej vody?
- Kontrola nad tlakom vody – správna dimenzia potrubia vzhľadom na aktuálnu spotrebu zaisťuje optimálny tlak vody a dostatočný prietok v potrubí.
- Pri prechode na menšie dimenzie je možné použiť tvarovky, ktoré dobre zabraňujú strate tlaku.
- Poctivá izolácia je zásadná – izolácia by mala byť v súlade s vyhláškou č. 14/2016 Z. z., ktorá stanovuje povinnosť opatriť rozvody teplej vody príslušnou izoláciou podľa danej dimenzie.
- Zredukujte inštaláciu - slepé uličky na potrubnom systéme v budove sú problémové oblasti, kde sa prietok vody takmer zastavuje a vytvára optimálne podmienky pre rast Legionelly.
- Samostatnou kapitolou je výber materiálu – používajte kovové potrubie a snažte sa vyhýbať rúrkam gumovým a plastovým (ak tam nie je kyslíková bariéra), ktoré poskytujú priaznivé podmienky na rast baktérií.
Požiadavky na udržateľnú výstavbu sa neustále sprísňujú. My vo Viega pomáhame stanovovať nové štandardy pre udržateľnú výstavbu neustálym zameraním na výskum a vývoj v týchto oblastiach. Našou zásadou je nekompromisná kvalita. Od nej sa potom odvíjajú ďalšie zásadné predpoklady všetkých nami ponúkaných riešení: udržateľná výroba, dlhá životnosť a recyklácia.
Zameriavame sa na tieto oblasti:
- Hygiena pitnej vody
- Energetická účinnosť
- Bezpečnosť
- Komfort
Výhody systému Smartloop Inliner:
Energetická účinnosť
- Cirkulácia s konštantnou teplotou znižuje tepelné straty
- Nižší počet rúrok s teplou vodou v šachte minimalizuje ohrev studenej vody
- Úspora tepelných strát až o 30 – 45 %
Zníženie nákladov
- Lacnejšie cirkulačné vedenie v PEX oproti nerezovej oceli
- Menej vrtov do muriva alebo jadra, menej spojov a fixačného materiálu pre potrubie
- Úspora na izolácii a protipožiarnej ochrane
- Úspora na materiáli a montáži až 30 %
- Menšie inštalačné šachty poskytujú viac obytného priestoru
Variabilita
- Až 25 poschodí (75 metrov)
- Až 75 m vodorovne
- Možnosť horizontálneho vedenia systému
- Možnosť zmeny pozície potrubia v šachte pomocou 45° kolien
Vyšší komfort
- Kratšia doba čakania na optimálne teplú vodu, užívateľ neplytvá vodou odpúšťaním
- Kvalita a zdravotná nezávadnosť vody sú zaistené stabilnou cirkulačnou teplotou
- Inštalácia z vysoko kvalitných materiálov

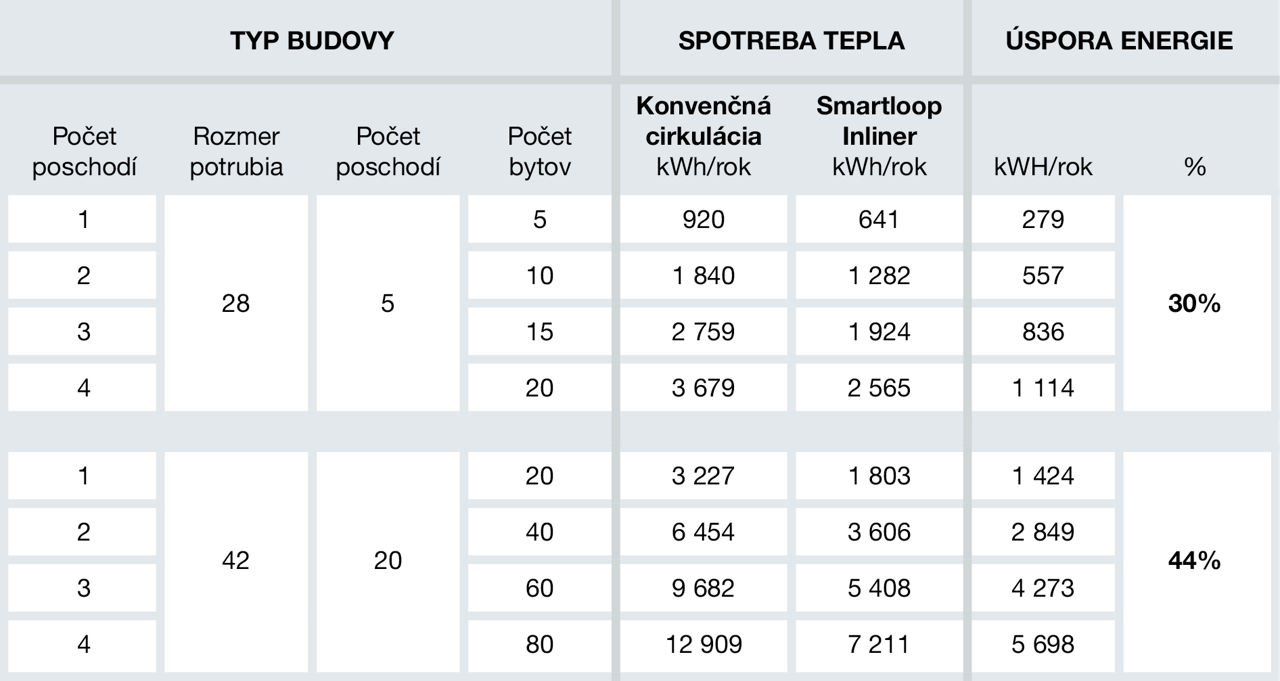

Koľko sa dá so systémom Smartloop Inliner ušetriť?
S riešením Viega Smartloop Inliner je možné dosiahnuť úspory až 30 % na materiáli a dobe montáže a až 30 až 45 % na prevádzke v porovnaní s tradičnou teplovodnou inštaláciou. A pokiaľ je Smartloop Inliner inštalovaný do staršej budovy, ktorá má predimenzované rozvody so zastaranou izoláciou, môžu byť úspory na prevádzke ešte vyššie.
S Viega Smartloop Inliner získate energeticky účinné riešenie s úsporami vo fáze výstavby a ekologickou prevádzkou. Celková úspora závisí od počtu bytov, veľkosti budovy a od toho, či ide o rekonštrukciu alebo novostavbu.
Smartloop Inliner

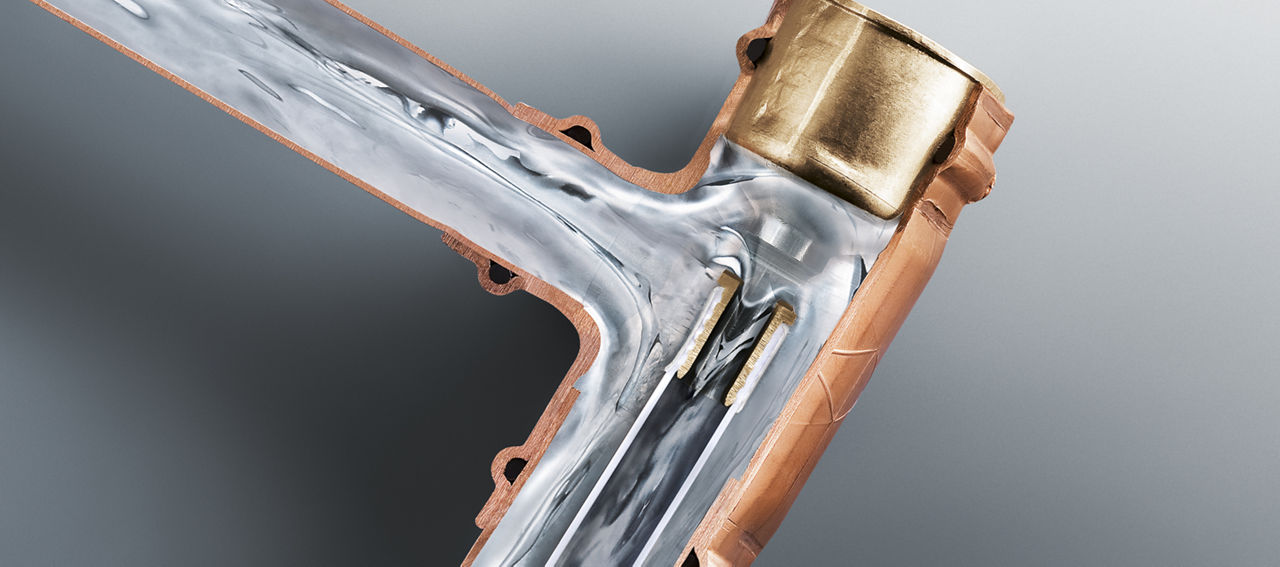

V porovnaní s bežným cirkulačným rozvodom teplej vody u Smartloop Inliner sa teplota vody v stúpacom potrubí počas svojho obehu neznižuje. Tým pádom sa výrazne eliminuje tepelná strata.

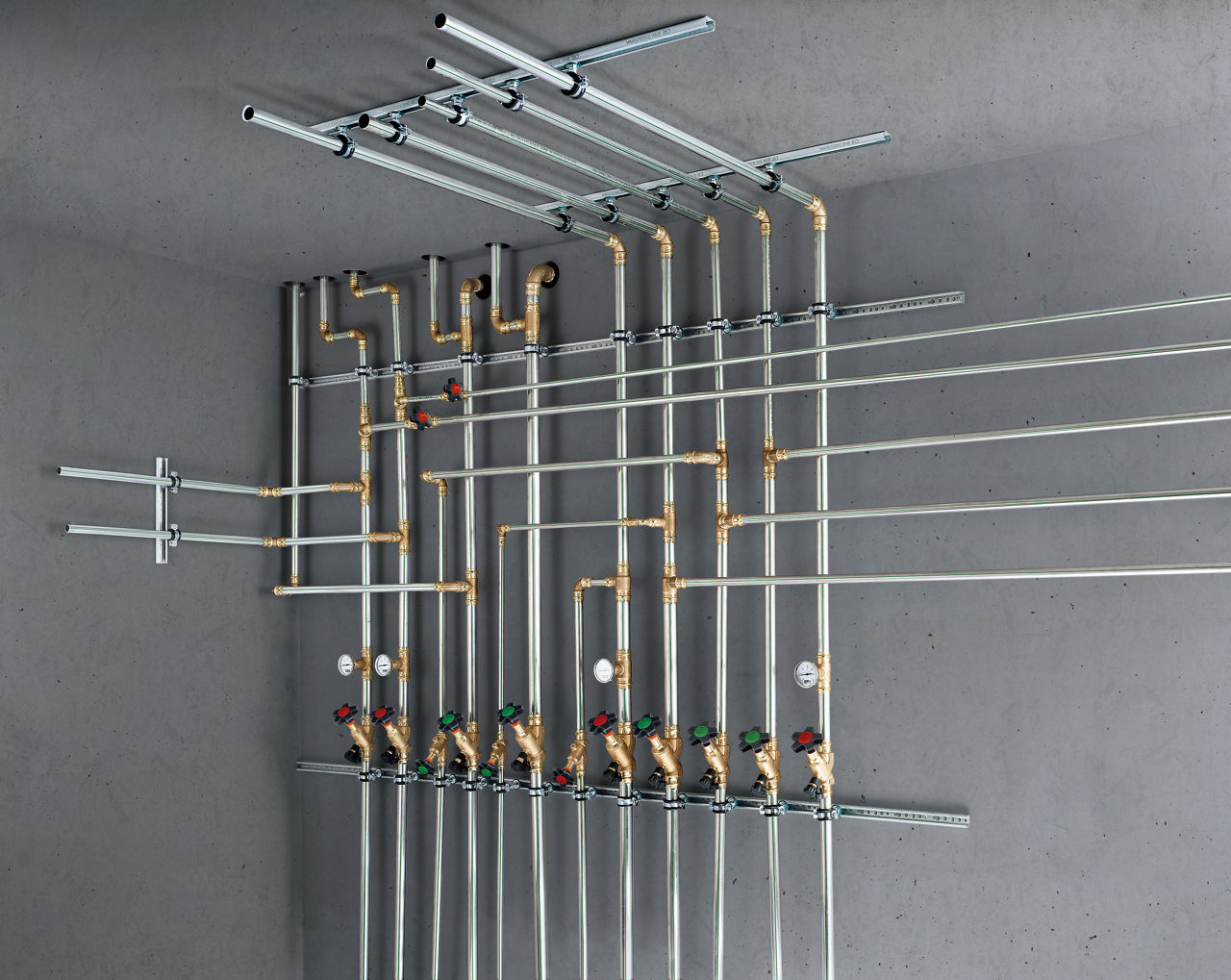

Systém je určený pre potrubné systémy Sanpress, Sanpress Inox a Profipress: V stúpacom vedení teplej vody od dimenzie 28 mm sa zavedie vnútorný spätný rozvod z PEX za účelom cirkulácie. Na vstupe a výstupe zaisťujú pohyb vody špeciálne komponenty.
Vnútorná cirkulácia má hygienické aj ekonomické výhody: tepelná strata sa znižuje o 30 až 45 %. Teplota spiatočného rozvodu sa pri návrate do ohrievača vody neznižuje, ako pri klasickom riešení cirkulačného potrubia. Fakt, že je v šachte iba jeden rozvod s teplou vodou má pozitívny vplyv aj na udržanie teploty studenej vody. Nespornou výhodou je aj možnosť projektovať menšie rozmery pre šachtu v prospech obytných priestorov. Navyše znížite náklady na inštaláciu a materiál.
Flexibilná rúrka Smartloop má dimenziu 12 mm. Pripojovacia sada je vyrobená z kremíkového bronzu a je vhodná pre napojenie na systémy Sanpress, Sanpress Inox alebo Profipress.
